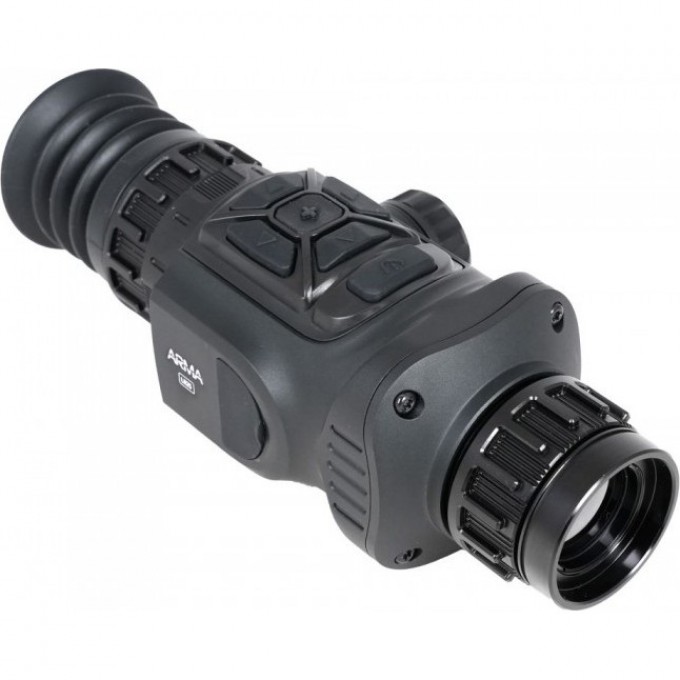

Тепловизионный прицел ARKON ARMA LR25

Для наблюдения за тепловой целью и прицеливания на коротких и средних дистанциях предусмотрен ARKON ARMA LR25. Прибор формирует изображение по инфракрасному излучению объектов, поэтому его можно использовать в темноте. Он также рассчитан на работу при тумане, дыме и осадках. Заявленная дальность обнаружения составляет 1180 метров: этот параметр относится к поиску объекта, а не к дистанции точного выстрела.

Обзор местности и работа с увеличением

Германиевый объектив 25 мм с апертурой F1.0 даёт начальное увеличение 2,2х. С этой кратностью поле зрения составляет 10,5° х 7,9°: на удалении 100 метров в кадр попадает участок 18,4 - 13,8 м. Такой обзор помогает осматривать местность и сохранять представление об окружении цели. Для перехода к более крупному изображению служит цифровой зум: доступны плавное изменение и переключение ступенями от 1х до 8х. Полный диапазон увеличения прицела — 2,2х - 17,6х. Резкость на выбранной дистанции наводится вращением кольца объектива.

Модели ARKON ARMA в сравнении

Тепловизионный модуль использует неохлаждаемую матрицу VOx 384×288 пикселей с шагом детектора 12 мкм. Чувствительность NETD ≤30 мК позволяет отображать небольшие температурные различия на поверхности объекта. Рабочая область спектра LWIR — 7-14 мкм, частота обновления — 50 Гц. Эти параметры относятся к получению тепловой картины, которую затем видит стрелок в окуляре.

Настройка изображения под наблюдателя

В окуляре установлен OLED-экран 0,39 дюйма с разрешением 1024×768 пикселей. Его можно настроить по яркости и контрасту, а диоптрийная коррекция помогает согласовать изображение со зрением пользователя. Экран сохраняет работоспособность при -20°C. Для разных условий теплового контраста доступны шесть способов окраски изображения: горячий белый, горячий чёрный, горячий красный, радужный, раскалённое железо и холодные оттенки. Выбор палитры меняет представление температурных различий на экране.

Прицельная марка и пристрелка

Набор включает шесть сеток, в том числе варианты Мил-Дот. Цвет и яркость марки регулируются, чтобы она различалась на выбранном фоне. Пристреливать прибор можно по средней точке попадания группы выстрелов. Есть и режим с замороженным изображением, позволяющий работать с остановленным кадром при внесении поправок. На минимальном увеличении шаг выверки равен 18/18 мм на 100 метров.

Сохранение наблюдений и связь

Внутренняя память 16 Гб предназначена для материалов встроенного рекордера; фотографии и видеозаписи сохраняются в JPG и MP4. Выход CVBS позволяет подключить внешнюю аппаратуру для записи или воспроизведения. Модуль Wi-Fi работает как точка доступа и может передавать видео нескольким мобильным устройствам одновременно. Через приложение для iOS или Android доступны дистанционное управление прицелом, просмотр записей, обмен файлами и обновление программного обеспечения.

Алюминиевый корпус имеет защиту IP66. Допустимая дульная энергия составляет 6 кДж; среди приведённых в данных калибров указан .375 H&H. Для питания применяются сменные аккумуляторы 18500/18650, а внешний источник подключается через 5V (USB). Масса прибора — 0,705 кг, размеры — 225 x 98 х 64 мм. При подборе оборудования на оружие эти параметры помогают оценить занимаемое место и общую массу.

Сравнение внутри ARMA

По характеристикам SR25 оснащён матрицей меньшего разрешения и имеет более узкое поле зрения. У LR25 при том же диаметре объектива обзор шире, а начальная кратность ниже; верхняя граница увеличения выше. При этом LR25 тяжелее. Эти различия позволяют выбирать между меньшей массой и сочетанием обзора с более подробной тепловой картиной, опираясь на задачу наблюдения.
