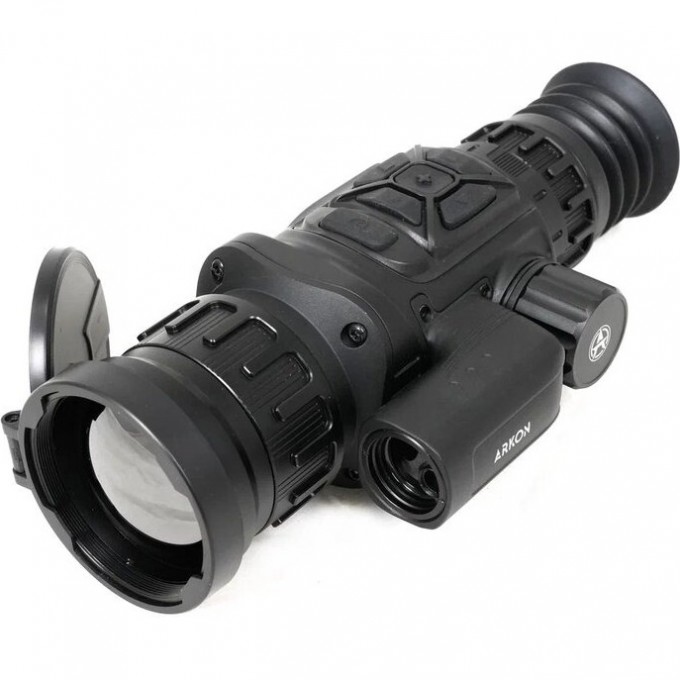

Тепловизионный прицел ARKON ARMA HR50L

При наблюдении удалённого объекта полезно разделять две задачи: увидеть тепловой силуэт и определить расстояние до него. ARKON ARMA HR50L решает их тепловизионным каналом и встроенным лазерным дальномером. Прицел сочетает объектив 50 мм с сенсором 640х512 и средствами настройки изображения для ночной работы.

Дистанция без отдельного прибора

Лазерный модуль измеряет расстояние от 10 до 1200 метров с погрешностью ±1 м. Доступен отдельный замер выбранной точки и режим непрерывного сканирования. Излучатель с приёмником размещены в одном оптическом канале. Используется длина волны 905 нм, соответствующая первому классу лазерной безопасности.

Заявленная дальность обнаружения теплового объекта составляет до 2361 м. Она описывает возможность поиска, а диапазон дальномера — возможность измерения расстояния. Эти параметры помогают оценить разные стороны прибора при подготовке к наблюдению на открытой местности.

Масштаб и тепловое изображение

Германиевый объектив F1.0 даёт базовую кратность 2,4х. При этом поле зрения равно 8,8° × 7,0°, или 15,4 х 12,2 м на удалении 100 метров. Для рассматривания участка кадра предусмотрен цифровой зум от 1х до 8х, плавный и ступенчатый. Общий масштаб достигает 19,2х. Фокусировка выполняется кольцом на объективе под выбранную дистанцию.

Неохлаждаемый детектор VOx с шагом 12 мкм регистрирует излучение в диапазоне 7–14 мкм. Частота 50 Гц помогает вести наблюдение за движением и переводить прибор по сектору. Тепловой канал позволяет работать без видимого освещения, а также при тумане и задымлении.

Экран, палитра и сетка

В окуляре установлен OLED-дисплей 0,39 дюйма с разрешением 1024×768. Пользователь настраивает диоптрии, яркость и контраст. Для температурного фона можно выбрать белое, чёрное или красное выделение горячих зон, радужный режим, «Раскалённое железо» либо холодные оттенки. Смена палитры позволяет оценить, какое представление удобнее для текущей обстановки.

Прицельных сеток шесть, включая варианты Мил-Дот. Цвет и яркость марки меняются отдельно от палитры. Пристрелку можно выполнить по группе попаданий или с фиксацией кадра функцией «заморозка». Шаг выверки на минимальном увеличении составляет 15/16 мм на 100 метров.

Связь и сохранение видео

Накопитель 16 Гб позволяет записывать наблюдение непосредственно в прицел. Выход CVBS предназначен для внешнего рекордера или экрана. Через точку доступа Wi-Fi потоковое видео передаётся нескольким цифровым устройствам. Приложение даёт удалённое управление, просмотр роликов, обмен файлами и обновление программного обеспечения.

Алюминиевый корпус защищён по IP66 и допускает установку на оружие с дульной энергией до 6 кДж. Питание обеспечивает сменный аккумулятор; можно подключить внешний источник 5V USB. Размеры составляют 225 x 98 х 64 мм, масса — 705 г. В первом поколении ARMA прицел HR50 имеет такие же параметры сенсора, объектива, увеличения и обзора: переход к HR50L сохраняет этот масштаб тепловой обстановки.
